三軸相貫線切割機-相貫線切割機價格
發表時間：2022-12-17 14:49:31

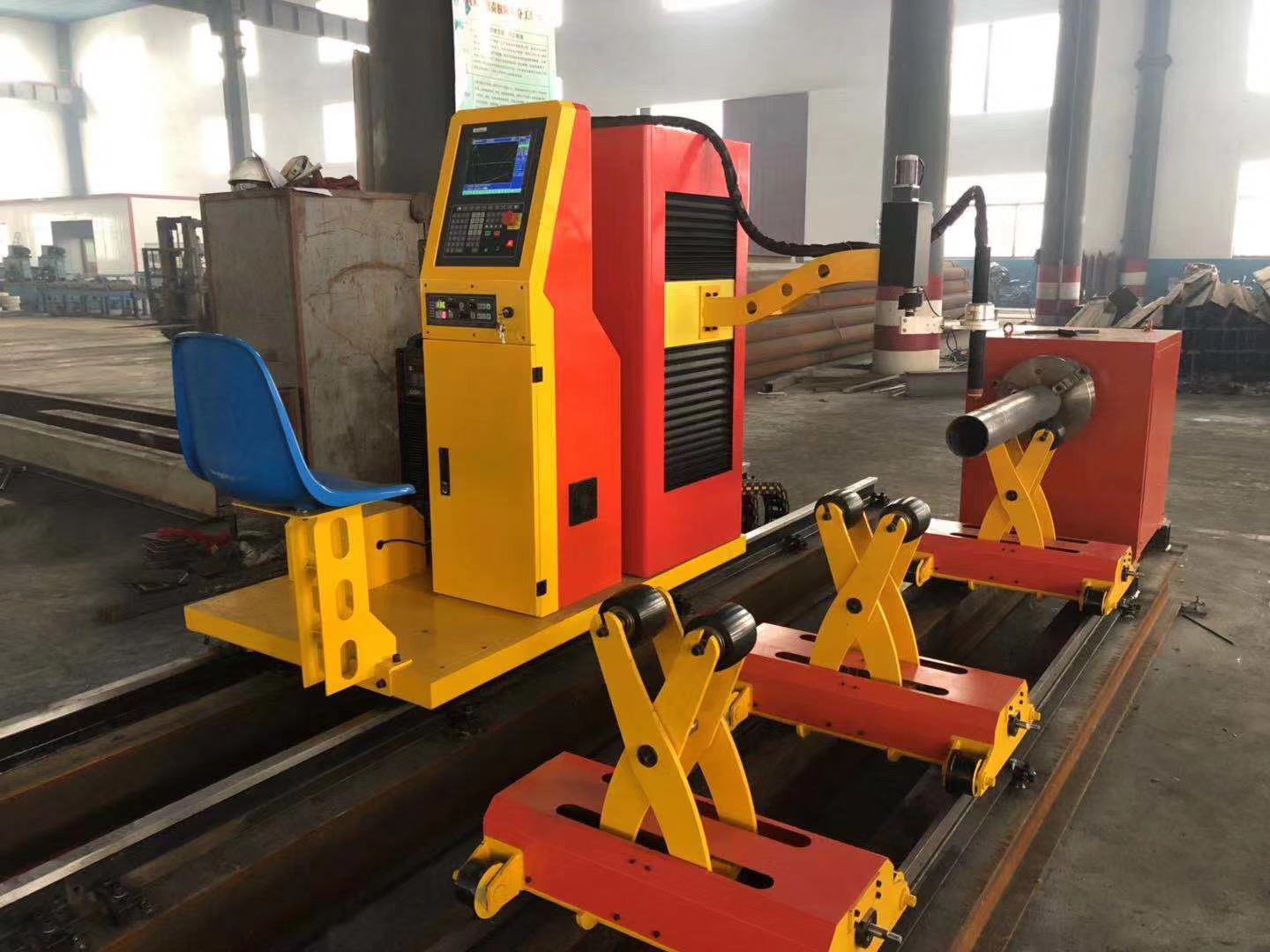

數控圓管相貫線切割機是一種對圓管相交處作自動計算、套料、切割的設備。廣泛應用于管桁架、造船、建筑、石化、機械、冶金等行業。這些行業中有大量的相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。該機能十分方便地切割此類工件，并且不須人工編程、只需輸入管的半徑、管的厚度、相交角度等參數，機器就能自動計算、切割出相應的相貫線端頭、相貫線孔。管零件自動套料功能可以一次性的將一整根鋼管原料切成多段鋼管，中間無需人工干預，并且電腦自動排料實現了原料使用的最優化，為您節省原材料費用的同時大大降低了切割時間，提高切割效率。
技術參數：
名稱 | 三軸數控圓管相貫線切割機 | ||
型號 | YC-XG | ||
切割系統參數 | 名稱 | 軸代碼 | 運動范圍 |
割炬左右移動 | X | 可定制（按管子長度） | |
管子主軸旋轉 | Y | 360°自由回轉 | |
割炬上下移動 | Z | ≦200 | |
數控控制軸數 | 三軸兩聯動 | ||
管子尺寸 | 切割管子直徑 | ∮40-∮400 | |
切割管子長度 | 300-6000mm （可定制） | ||
切割管子壁厚 | 等離子1-10mm 火焰 5-30 | ||
切割速度 | 50-1500mm/分 | 移動速度 | 6000mm/分 |
運行精度 | ±0.2 | 卡盤規格 | ∮380 三爪自定心 |

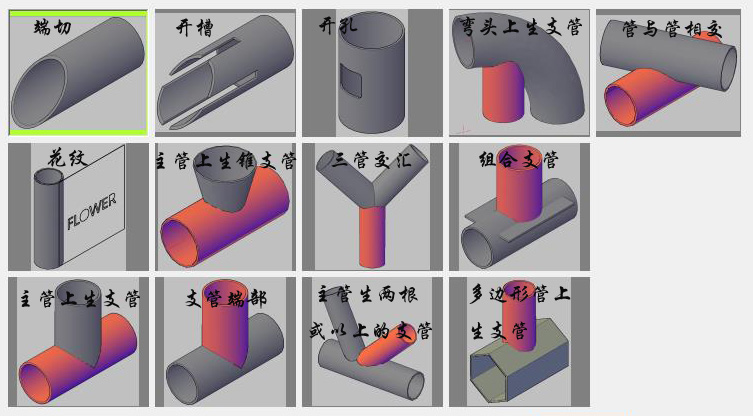

產品功能：
1. 管子垂直或者傾斜切斷；
2. 管子端部開槽，可以按照設置的參數在管子的端部開出要求的寬度和長度的槽；
3. 管子上開各種形狀的孔，用CAD畫出想開孔的形狀投影到管壁上即可；
4. 管子上切割任意圖形，可以按繪制的圖形將其繞到管子上切出來；
5. 管子上生支管需開的各種相貫線孔，根據主管與支管的相對位置自動生成主管上的相貫線孔；
6. 管子上生錐形支管需開的各種相貫線孔；
7. 支管與主管相貫的支管端部相貫線生成，可以根據支管和主管的相對位置自動生成支管的端部相貫線位置和形狀；
8. 三管交匯的管端部形狀，根據輸入的基本參數生成三管相匯的管端部形狀；
9. 主管上生成兩根或兩根以上支管時支管與主管及支管與其它支管間的組合相貫線。
圖列展示：
